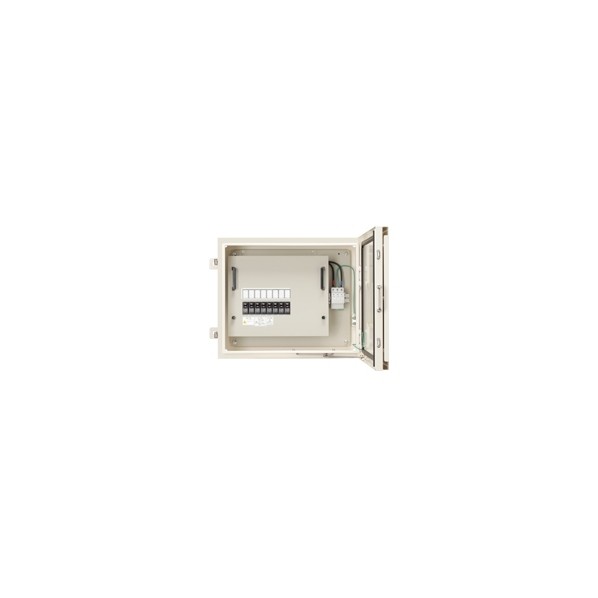

日東工業 太陽光線発生取り合わせ用 繋ぎ合わせる箱･気泡管水準器据え付ける手合い 最大限度インプット起電力DC1000V相応う ヨコ900×タテ600×フカサ200粍 皮膚軟化剤ペンキ塗り(2.5Y9/1) PVF-16X-SCRAC 1点

商品画像はイメージ画像です。実際とは異なる場合がございます。特徴最大入力電圧DC1000Vタイプは、開放電圧DC1000V以下の太陽光発電システムに対応可能水平に設置することで、設置コストの低減と設置場所における日射効率の改善をご提案●キャビネットは直射日光下で水平設置可能な構造設計です。●遮光板付のため直射日光による内部温度上昇を抑制します。●放熱構造と小型直流開閉器により小型化、軽量化を実現しています。●背面取付金具付です。●協約形1PサイズのDC1000V仕様直流開閉器を搭載しています。●入力側開閉器により入力回路ごとに開閉が可能です。●防塵･防水性能はIP55です。●設置場所: 屋外用●IP規格: IP55(カテゴリー2)11.水抜き孔は保護等級の判定に含めません。●材質: 鉄/ステンレス●塗装色: クリーム塗装(2.5Y9/1)●定格電圧: DC1000V●最大入力電圧: DC1000V●定格入力電流(1回路あたり):･出力側ラグ端子(LGT) タイプ:10A･15A･20A･出力側遮断器タイプ:9A2･15A･20A2 定格入力電流10A（1回路あたり）への組替対応も承ります。●ご注意･非接地システムでご使用ください。･電気設備技術基準(解釈)第3条~第217条に記載されている高圧要件の性能を有した製品となります。･ドアストッパ使用時、風などの影響により扉が不意に閉まる、扉の開き過ぎにより破損するなどの事象が発生する可能性がありますのでご注意ください。●電圧について･太陽電池ストリングの「開放電圧」が接続箱の最大入力電圧以下であることを確認し、選定してください。●電流について（短絡電流を考慮しない場合）･太陽電池ストリングの「最大出力動作電流」が接続箱の定格入力電流以下であることを確認し、選定してくたさい。?屋外用(ステンレス製キャビネット）●出力側遮断器タイプ(定格入力電流 9A3(1 回路あたり))3.通電開閉耐久回数は300回となります。●入力回路数: 16●定格出力電流: 144A●出力側: 遮断器 200AT●寸法 mm: ヨコ 900、タテ 600、フカサ 200 (寸法に背面取付金具は含まれていません。)●外形寸法 mm: (239）●質量 kg: 47.5●ご注意1. 氷雪により扉の開閉に影響が出る場所には設置しないでください。2. 施工･点検時は必ずドアストッパの取り付けと、扉を支える作業員を配置してください。3. 雨天時は施工･点検作業を行わないでください。4. 雨天時以外も扉やボデー側面に水分が付着している時は必ず拭き取ってから扉を開いてください。5. 水抜き孔より水が抜けるようにキャビネットを少し傾斜させて取り付けてください。下記組替仕様も承ります。● 入力回路数の変更（減数）● 定格入力電流10A（1回路あたり）への変更（出力側遮断器タイプ）
仕様サイズヨコ900×タテ600×フカサ200mmカラークリーム塗装(2.5Y9/1)重量47.5kg入数1点
PVF16XSCRAC

ブランド名:日東工業
メーカー型番:PVF-16X-SCRAC
